電磁波・磁気の遮断でノイズ低減「防磁シールド TMS-533」

電磁波・防磁シールド TMS-533

直流磁界にも交流磁界にも対応した高性能電磁波・防磁シールド
磁器カードの保護やノイズ防止に

全ての磁気・電磁波をカットする TMS-533 (TMP-5000II代替品)

多くの防磁シールドが直流磁界を主にカットするのに対し、TMS-533は交流磁界にも効果を発揮するのが特色です。磁界のいたずらは直流磁界と交流磁界によるもので、テレビやビデオテープ、カセットテープ、磁気記録カード(クレジットカード等)に大きな影響を及ぼす直流磁界だけのカットだけでは完璧な防磁対策とはいえません。直流磁界とともに、交流磁界を如何に効率よくカットできるかが防磁シートの性能を計る上で最も重要な事です。

電磁波・防磁シールド TMP-5000II画像

直流特性(磁化特性)

初透磁率 最大透磁率 飽和磁束密度 保磁力 固有抵抗
μi μm Bm(T) Hc(A/m) μΩ.m
60,000 180,000 0.65 1.2 0.55以上

※μiは磁界の強さ0.4A/mの値とする。
交流特性(インダクタンス特性)

板厚mm μL0.3KHz μL1KHz
0.2 27,000 16,000

※測定磁界は0.4A/m
成分規格:IEC60404-8-6,1999:軟質金属磁性材料
参考
化学成分%

Cu Mo Ni Fe
1~6 3~5 75~80 残り

自動車に搭載される様々な電装パーツもコンピュータ革命によりたくさんのICチップにより構成されるようになり、車両制御CPUやカーナビ等に代表される次世代IT機器が電磁波(ノイズ)の影響をより受け易い環境に成って来ております。
この度ご紹介致します防磁シートは軍用電子機器の電磁波障害対策に使用されている製品と同じ材質が使用されており、車両制御CPUを防磁シートでカバーしたり又ノイズの発生源が特定できるようであれば防磁シートを短冊状に裁断しハーネスに巻きつけたりすることでノイズ遮蔽効果を完全な物にする事が出来ます。

使用例

  • カー・オーディオやクルージングコントロールCPUのノイズ・誤作動対策
  • テレビ・音響コンポ-ネント(アンプ・スピーカー等)の相互干渉を抑え音質・画質向上
  • CD・MD・DVDプレーヤーの不要高周波輻射対策
  • ビデオ/カセットテープ・フロッピーディスク、ICチップ等の磁性メディアの保護
  • スマートフォンや携帯電話から漏出する電磁波を遮断してキャッシュカードやクレジットカードを保護
  • TMS-533とTMP-5000Ⅱの比較性能テストを行いました

    TMS-533でiPhone5の電磁波遮断実験を行いました。

    防磁シールド TMS-533の使用例

    コンピューターやカーナビ・オーディオのノイズ対策

    自動車は発電機や点火系電装品など強力な電磁波の発生源でいっぱいです。
    電磁波の影響は単にそれぞれの電子搭載機器の性能を十分に発揮できないばかりか誤作動の原因となります。防磁シールドでコンピューターやオーディオを囲いこむ事で電磁波の混入を完全に遮断し見違える程快適なドライブ環境を作り出します。
    防磁シールドTMP-533使用例1

    テレビとスピーカーの間に

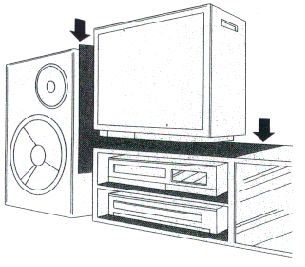

    テレビの画面にスピーカーから漏れてくる磁界で、色ムラや歪がでていませんか。最近はAV用スピーカーとして防磁タイプも発売されていますが、厳密にいえばそれだけでは不充分です。スピーカーからはマグネットの漏洩磁束以外にも、スピーカー内部のコイルから発生するパルス状の強烈なノイズノイズが発生していますし、テレビはわずかな磁気でも色ムラが起こります。これを取り除くには、交流磁界にも強い電磁シールドをテレビとスピーカーの間に挟む(張りつける)だけで高い効果が得られ、それと同時にテレビから発生する磁界によるスピーカーへの影響をも断ち切ることになります。また、あまり問題にされない地磁気ですが、テレビの画面が大きいほど影響を受けやすく色ムラや画面が歪むことがあります。テレビの下に敷くことにより地磁気の影響を受けなくなります。テレビ本体に地磁気キャンセラー・スイッチのついたテレビもありますが、それでも不充分な場合が多々あります。優れた防磁特性をもつ防磁シールドによる対策がベストといえます。

    ビデオ、アンプ等の性能向上に

    磁気の「いたずら」はテレビだけでなく、ビデオやアンプその他のAV機器にも及びます。

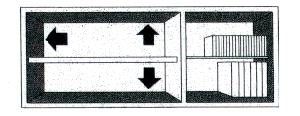

    防磁シールドをテレビやビデオの間に入れるだけで磁力線の混入をカットし、音質や画質の劣化を防ぐと共に、アンプやビデオの相互干渉をも抑え、画質/音質を向上させます。(但し、アンプに使用される場合は、放熱用の通気穴をふさがないでください。熱がこもりすぎると故障の原因となる場合があります。)
    防磁シールドTMS-533使用例2

    CD(コンパクトディスク)プレイヤーの不要輻射対策に

    デジタル機器であるCDプレーヤー、DATからは、高周波の不要輻射が出ています。

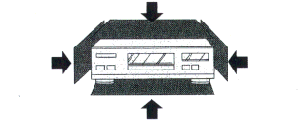

    この不要輻射はアンプなどに混入し音質劣化の原因のひとつになったり、チューナーの受信特性を劣化させ、時にはコードレス電話が使用不能になる事さえあります。特にCDプレーヤーはサンプリング周波数が高くなっているためその影響の度合いも大きく、これを防ぐためにも防磁シールドは効果的です。CDプレーヤーのまわりを囲うだけで、不要輻射を大幅に減衰させ、デジタル臭さを取り除きます。
    防磁シールドTMS-533使用例3

    大切なビデオテープ、カセットテープの長期保存に

    大切な思い出を記録しているビデオテープ/カセットテープは、磁気の力で録画・録音しているので外部からの磁気をものすごく嫌います。そのため磁気に無関心では、せっかくの高画質・高音質のテープが不鮮明になったり、最悪の場合にはドロップアウト(記録が消える)が起こります。結婚式、子供の成長記録など、二度と取りなおすことのできない貴重なテープの保存には、防磁シールドが不可欠です。テープの保管場所を囲うだけで、有害な磁界をカットし、大切なテープを長期間に渡って守ります。防磁シールドTMS-533使用例4

    重要なフロッピーディスクの保管に

    大切なデータを記録しているフロッピーディスクも磁気の力を利用したものでビデオテープ、カセットテープ同様、外部磁気の影響を受け、最悪の場合にはデータそのものが失われることもあります。それを防ぐ場合にも防磁シールドは大きな効果を発揮します。
    防磁シールドTMS-533使用例5

    使用上のアドバイス

    防磁シールドは、非常に優れた磁気遮蔽能力を持っています。しかし、それでも十分な効果が得られない場合は、磁気が強力すぎるか、遮蔽面積の不足が考えられます。その時は枚数を増やして隙間を空けずに、できるだけ広い面積をシールドしてください。また、大型スピーカーは側面だけでなく前・後面からも強力な磁気が放射されていますので、その場合は磁気シールドの効果が現れるまで離してご使用ください。

    電磁波・防磁シールドのラインナップと注文フォーム

    FAXでご注文の方はオーダーフォームをご利用ください。

    商品内容 希望小売価格
    (税込)
    防磁シールドTMS-533
    (幅330mm 高さ500mm 厚さ0.2mm)
    13,500円
    通販特別価格
    10,800円

    お支払い方法について
    FAXでご注文の方はオーダーフォームをご利用ください。
    【決済方法】 ●郵送代引 ゆうパックでの発送となります。代引手数料は無料です。
    ※時間指定「午前中」「12-14時」「14-17時」「17-19時」「19-21時」の枠で可能です。
    ●銀行振込 入金確認後、佐川急便もしくはゆうパックにて発送
    (運送会社の指定は不可)
    ※商品注文後、弊社口座をお知らせします。
    ●郵便振替 入金確認後、佐川急便もしくはゆうパックにて発送
    (運送会社の指定は不可)
    ※商品注文後、弊社口座をお知らせします。
    ●クレジット VISA,MASTERの使用が可能です。
    佐川急便もしくはゆうパックにて発送
    (運送会社の指定は不可)
    【送料】 送料648円(税込)ですが、税別合計金額が5,000円を越えた場合は無料となります。
    【納期】 発注若しくは入金後2日程度となります。
    2日以上かかる際は、事前にご連絡させていただきます。
